Markdown 进阶语法：Mermaid 绘图 (二) - 顺序图 (Sequence Diagram)

Mermaid 简介

Mermaid 是一个基于 JavaScript 的图表绘制工具，它使用类似 Markdown 的简单语法来编写，并动态地将它们渲染成图表。

Mermaid 支持的图表类型包括：

  1. 流程图 (Flowchart) : 用关键词 graph 或 flowchart 表示
  2. 顺序图 (Sequence Diagram) : 用关键词 sequenceDiagram 表示
  3. 类图 (Class Diagram) : 用关键词 classDiagram 表示
  4. 状态图 (State Diagram) : 用关键词 stateDiagram 表示
  5. 实体关系图 (Entity Relationship Diagram) : 用关键词 erDiagram 表示
  6. 用户旅程图 (User Journey Diagram) : 用关键词 journey 表示
  7. 甘特图 (Gantt Diagram) : 用关键词 gantt 表示
  8. 饼图 (Pie Chart Diagram) : 用关键词 pie 表示
  9. 象限图 (Quadrant Chart) : 用关键词 quadrantChart 表示
  10. 需求图 (Requirement Diagram) : 用关键词 requirementDiagram 表示
  11. Gitgraph 图 (Gitgraph Diagram) : 用关键词 gitGraph 表示
  12. 思维导图 (Mindmap) : 用关键词 mindmap 表示
  13. 时间线图 (Timeline Diagram) : 用关键词 timeline 表示

丰富的图表类型，可以满足大部分的绘图需求，越来越多的人开始使用 Mermaid 来绘制图表。

如何使用 Mermaid

想要使用 Mermaid 绘制各类图表，可以通过以下方式：

  • 使用专门支持 Mermaid 渲染的在线编辑器，如：Mermaid Live Editor
  • 使用支持 Mermaid 语法的 Markdown 编辑器，如：Typora

通常在专门的 Mermaid 编辑器我们只需要编写 Mermaid 语法，就可以看到图表的渲染效果：

1
2
3
4
5
6
flowchart TD
    A[Christmas] -->|Get money| B(Go shopping)
    B --> C{Let me think}
    C -->|One| D[Laptop]
    C -->|Two| E[iPhone]
    C -->|Three| F[fa:fa-car Car]

但是在支持 Mermaid 的 Markdown 编辑器中，我们需要在 Mermaid 语法前后添加特定的标记，才能看到图表的渲染效果，如：

1
2
3
4
5
6
7
8
```mermaid
flowchart TD
    A[Christmas] -->|Get money| B(Go shopping)
    B --> C{Let me think}
    C -->|One| D[Laptop]
    C -->|Two| E[iPhone]
    C -->|Three| F[fa:fa-car Car]
```

Mermaid 语法

顺序图 (Sequence Diagram)

顺序图是一种交互图，它显示了流程如何相互操作以及以何种顺序操作。

Mermaid 可以渲染顺序图。

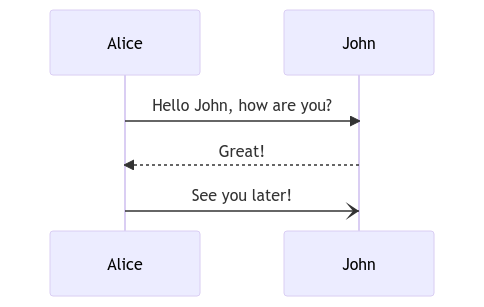

代码：

1
2
3
4
sequenceDiagram
    Alice->>John: Hello John, how are you?
    John-->>Alice: Great!
    Alice-)John: See you later!

顺序图

由于 Mermaid 的语法规定，单词 end 可能会影响图表的语法结构。如果不可避免的要使用 end，请使用 括号 ()、[]、{} 或引号 "" 将其包裹起来。

Participants

参与者可以隐式地定义，如本文第一个示例所示。参与者在图源文本中按顺序呈现。有时，你可能希望以不同于上述示例中的顺序显示参与者，可以通过执行以下操作来指定它们的顺序:

1
2
3
4
5
sequenceDiagram
    participant Alice
    participant Bob
    Alice->>Bob: Hi Bob
    Bob->>Alice: Hi Alice

Participants

Actors

如果你想使用 actor 图标来代替矩形框，可以使用 actor 关键字来代替 participant 关键字。

1
2
3
4
5
sequenceDiagram
    actor Alice
    actor Bob
    Alice->>Bob: Hi Bob
    Bob->>Alice: Hi Alice

Actors

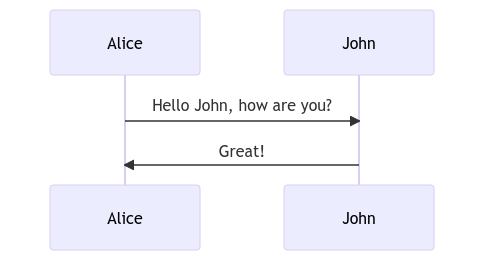

别名

每个参与者可以有一个标识符和一个别名。

1
2
3
4
5
sequenceDiagram
    participant A as Alice
    participant J as John
    A->>J: Hello John, how are you?
    J->>A: Great!

别名

分组

参与者可以分组。你可以通过以下方式定义一个颜色（默认为透明）：

1
2
3
4
5
6
7
8
9
box Aqua Group Description
... actors ...
end
box Group without description
... actors ...
end
box rgb(33,66,99)
... actors ...
end

如果你的组名为颜色标识符，你也可以使用 transparent 关键字来定义一个透明的组：

1
2
3
box transparent Aqua
... actors ...
end

代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
sequenceDiagram
    box Purple Alice & John
    participant A
    participant J
    end
    box Another Group
    participant B
    participant C
    end
    A->>J: Hello John, how are you?
    J->>A: Great!
    A->>B: Hello Bob, how is Charly ?
    B->>C: Hello Charly, how are you?

分组

消息

消息可以显示为实线或虚线两种形式。

1
[Actor][Arrow][Actor]:Message text

Mermaid 支持以下箭头：

类型描述
->无箭头实线
-->无箭头虚线
->>带箭头实线
-->>带箭头虚线
-x带 x 的实线
--x带 x 的虚线
-)带 ) 的实线 (async)
--)带 ) 的虚线 (async)

激活

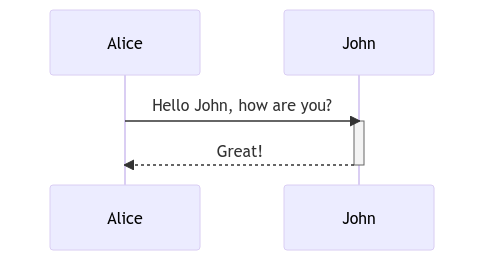

你可以使用 activate 和 deactivate 关键字来激活或停用参与者。

1
2
3
4
5
sequenceDiagram
    Alice->>John: Hello John, how are you?
    activate John
    John-->>Alice: Great!
    deactivate John

激活1

还有一种直接在消息后面添加 + 或 - 来激活或停用参与者的方法。

1
2
3
sequenceDiagram
    Alice->>+John: Hello John, how are you?
    John-->>-Alice: Great!

激活2

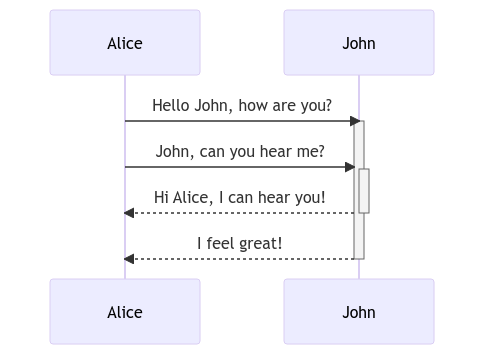

激活是可以堆叠的，如下所示：

1
2
3
4
5
sequenceDiagram
    Alice->>+John: Hello John, how are you?
    Alice->>+John: John, can you hear me?
    John-->>-Alice: Hi Alice, I can hear you!
    John-->>-Alice: I feel great!

激活3

说明

可以使用 Note 关键字添加说明。

1
Note [ right of | left of | over ] [Actor]: Text in note content

代码：

1
2
3
sequenceDiagram
    participant John
    Note right of John: Text in note

说明1

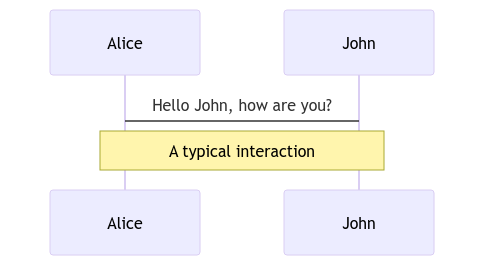

也可以添加跨越多个参与者的说明：

1
2
3
sequenceDiagram
    Alice->John: Hello John, how are you?
    Note over Alice,John: A typical interaction

说明2

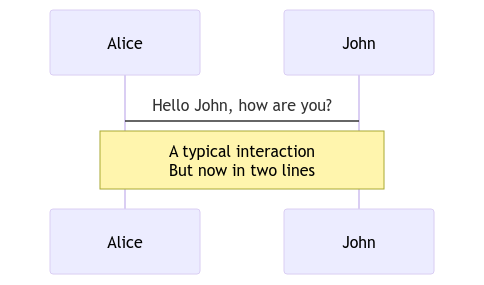

也可以添加换行符：

1
2
3
sequenceDiagram
    Alice->John: Hello John, how are you?
    Note over Alice,John: A typical interaction<br/>But now in two lines

说明3

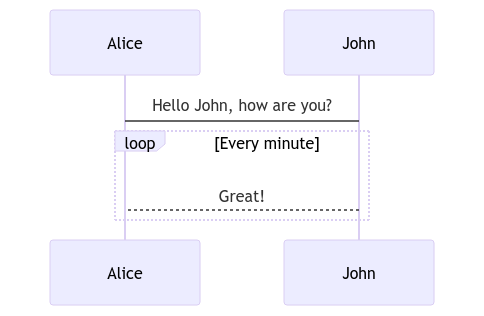

循环

可以在顺序图中使用 loop 关键字来定义循环。

1
2
3
loop Loop text
... statements ...
end

代码：

1
2
3
4
5
sequenceDiagram
    Alice->John: Hello John, how are you?
    loop Every minute
        John-->Alice: Great!
    end

循环

选择

可以在顺序图中使用 alt 关键字来定义选择。

1
2
3
4
5
alt Describing text
... statements ...
else
... statements ...
end

或者存在可选的序列：

1
2
3
opt Describing text
... statements ...
end

代码：

1
2
3
4
5
6
7
8
9
10
sequenceDiagram
    Alice->>Bob: Hello Bob, how are you?
    alt is sick
        Bob->>Alice: Not so good :(
    else is well
        Bob->>Alice: Feeling fresh like a daisy
    end
    opt Extra response
        Bob->>Alice: Thanks for asking
    end

选择

并行

可以在顺序图中使用 par 关键字来定义并行。

1
2
3
4
5
6
7
par [Action 1]
... statements ...
and [Action 2]
... statements ...
and [Action N]
... statements ...
end

代码：

1
2
3
4
5
6
7
8
sequenceDiagram
    par Alice to Bob
        Alice->>Bob: Hello guys!
    and Alice to John
        Alice->>John: Hello guys!
    end
    Bob-->>Alice: Hi Alice!
    John-->>Alice: Hi Alice!

并行1

并行块也可以嵌套：

1
2
3
4
5
6
7
8
9
10
11
sequenceDiagram
    par Alice to Bob
        Alice->>Bob: Go help John
    and Alice to John
        Alice->>John: I want this done today
        par John to Charlie
            John->>Charlie: Can we do this today?
        and John to Diana
            John->>Diana: Can you help us today?
        end
    end

并行2

临界区

可以通过条件处理显示必须自动发生的操作。

1
2
3
4
5
6
7
critical [Action that must be performed]
... statements ...
option [Circumstance A]
... statements ...
option [Circumstance B]
... statements ...
end

代码：

1
2
3
4
5
6
7
8
sequenceDiagram
    critical Establish a connection to the DB
        Service-->DB: connect
    option Network timeout
        Service-->Service: Log error
    option Credentials rejected
        Service-->Service: Log different error
    end

临界区1

只有一个选择时，也可以使用临界区：

1
2
3
4
sequenceDiagram
    critical Establish a connection to the DB
        Service-->DB: connect
    end

临界区2

临界区也可以嵌套，详情参考 par。

Break

可以在流中指示序列的停止(通常用于对异常建模)。

1
2
3
break [something happened]
... statements ...
end

代码：

1
2
3
4
5
6
7
sequenceDiagram
    Consumer-->API: Book something
    API-->BookingService: Start booking process
    break when the booking process fails
        API-->Consumer: show failure
    end
    API-->BillingService: Start billing process

Break

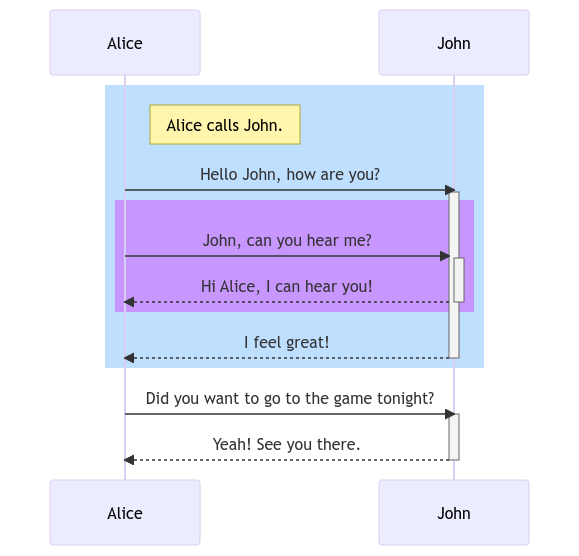

背景高亮

可以改变背景颜色来突出显示一些内容。

1
2
3
4
5
6
rect rgb(0, 255, 0)
... content ...
end
rect rgba(0, 0, 255, .1)
... content ...
end

代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
sequenceDiagram
    participant Alice
    participant John

    rect rgb(191, 223, 255)
    note right of Alice: Alice calls John.
    Alice->>+John: Hello John, how are you?
    rect rgb(200, 150, 255)
    Alice->>+John: John, can you hear me?
    John-->>-Alice: Hi Alice, I can hear you!
    end
    John-->>-Alice: I feel great!
    end
    Alice ->>+ John: Did you want to go to the game tonight?
    John -->>- Alice: Yeah! See you there.

背景高亮

注释

可以在序列图中输入注释，解析器将忽略这些注释。使用 %% 标志注释的开始。

1
2
3
4
sequenceDiagram
    Alice->>John: Hello John, how are you?
    %% this is a comment
    John-->>Alice: Great!

注释

转义字符的实体代码

可以使用 HTML 实体代码来转义字符。

1
2
3
sequenceDiagram
    A->>B: I #9829; you!
    B->>A: I #9829; you #infin; times more!

转义字符的实体代码

顺序标号

在顺序图中，可以为每个箭头附加一个顺序标号。它可以在配置项中配置：

1
2
3
<script>
  mermaid.initialize({ sequence: { showSequenceNumbers: true } });
</script>

也可以在图表语法中使用 autonumber 关键字打开：

1
2
3
4
5
6
7
8
9
10
sequenceDiagram
    autonumber
    Alice->>John: Hello John, how are you?
    loop Healthcheck
        John->>John: Fight against hypochondria
    end
    Note right of John: Rational thoughts!
    John-->>Alice: Great!
    John->>Bob: How about you?
    Bob-->>John: Jolly good!

顺序标号

参与者菜单

参与者可以有包含到外部页面的个性化链接的弹出式菜单。例如，如果参与者表示 web 服务，则有用的链接可能包括指向服务运行状况指示板的链接、包含服务代码的 repo 或描述服务的 wiki 页面。

语法格式如：

1
link <actor>: <link-label> @ <link-url>

代码：

1
2
3
4
5
6
7
8
9
10
sequenceDiagram
    participant Alice
    participant John
    link Alice: Dashboard @ https://dashboard.contoso.com/alice
    link Alice: Wiki @ https://wiki.contoso.com/alice
    link John: Dashboard @ https://dashboard.contoso.com/john
    link John: Wiki @ https://wiki.contoso.com/john
    Alice->>John: Hello John, how are you?
    John-->>Alice: Great!
    Alice-)John: See you later!

参与者菜单1

你也可以使用 json 来定义参与者菜单：

语法格式如：

1
links <actor>: <json-formatted link-name link-url pairs>

代码：

1
2
3
4
5
6
7
8
sequenceDiagram
    participant Alice
    participant John
    links Alice: {"Dashboard": "https://dashboard.contoso.com/alice", "Wiki": "https://wiki.contoso.com/alice"}
    links John: {"Dashboard": "https://dashboard.contoso.com/john", "Wiki": "https://wiki.contoso.com/john"}
    Alice->>John: Hello John, how are you?
    John-->>Alice: Great!
    Alice-)John: See you later!

参与者菜单1

样式

顺序图的样式设置是通过定义一些 css 类来完成的。在渲染过程中，这些类从位于 src/themes/sequence.scss 的文件中提取出来。

用到的类

类描述
actor图顶部的参与者框的样式
text.actor图表顶部参与者框中文本的样式
actor-line参与者之间的水平线的样式
messageLine0实线消息线的样式
messageLine1虚线消息线的样式
messageText消息线上文本的样式
labelBox循环中标签的样式
labelText循环中标签文本的样式
loopText循环框中文本的样式
loopLine循环框中线的样式
note说明框的样式
noteText说明中文本的样式

样例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
body {
  background: white;
}

.actor {
  stroke: #ccccff;
  fill: #ececff;
}
text.actor {
  fill: black;
  stroke: none;
  font-family: Helvetica;
}

.actor-line {
  stroke: grey;
}

.messageLine0 {
  stroke-width: 1.5;
  stroke-dasharray: '2 2';
  marker-end: 'url(#arrowhead)';
  stroke: black;
}

.messageLine1 {
  stroke-width: 1.5;
  stroke-dasharray: '2 2';
  stroke: black;
}

#arrowhead {
  fill: black;
}

.messageText {
  fill: black;
  stroke: none;
  font-family: 'trebuchet ms', verdana, arial;
  font-size: 14px;
}

.labelBox {
  stroke: #ccccff;
  fill: #ececff;
}

.labelText {
  fill: black;
  stroke: none;
  font-family: 'trebuchet ms', verdana, arial;
}

.loopText {
  fill: black;
  stroke: none;
  font-family: 'trebuchet ms', verdana, arial;
}

.loopLine {
  stroke-width: 2;
  stroke-dasharray: '2 2';
  marker-end: 'url(#arrowhead)';
  stroke: #ccccff;
}

.note {
  stroke: #decc93;
  fill: #fff5ad;
}

.noteText {
  fill: black;
  stroke: none;
  font-family: 'trebuchet ms', verdana, arial;
  font-size: 14px;
}

配置

可以使用 json 格式的配置对象 mermaid.sequenceConfig、mermaid.sequenceConfig 来配置顺序图。

1
2
3
4
5
6
7
8
mermaid.sequenceConfig = {
  diagramMarginX: 50,
  diagramMarginY: 10,
  boxTextMargin: 5,
  noteMargin: 10,
  messageMargin: 35,
  mirrorActors: true,
};

可能的配置参数

参数描述默认值
mirrorActors打开/关闭参与者在图表下方和上方的渲染false
bottomMarginAdj调整图形结束的位置。css 的宽边框样式可能会产生不必要的剪切，这就是这个配置参数存在的原因。1
actorFontSize设置参与者描述的字体大小14
actorFontFamily设置参与者描述的字体类“Open Sans”, sans-serif
actorFontWeight设置参与者描述的字体粗细“Open Sans”, sans-serif
noteFontSize设置参与者附加说明的字体大小14
noteFontFamily设置参与者附加注释的字体类“trebuchet ms”, verdana, arial
noteFontWeight设置参与者附加说明的字体粗细“trebuchet ms”, verdana, arial
noteAlign设置参与者附加说明中的文本对齐方式center
messageFontSize设置参与者之间消息的字体大小16
messageFontFamily设置参与者之间消息的字体类“trebuchet ms”, verdana, arial
messageFontWeight设置参与者之间消息的字体粗细“trebuchet ms”, verdana, arial
